Portatif, kolay taşınabilir
ANT 10
Ulaşılması zor alanlardaki sondajlar için tasarlanmış kompakt ve taşınabilir karotlu sondaj ünitesidir. Bir kamyonet tarafından çekilebilen 2 tonluk ANT 10, küçük bir ekip tarafından kolaylıkla sahaya taşınabilir ve kurulabilir.
Kompakt yapısı sayesinde paletli bir sondaj makinesinin giremediği alanlarda veya daha büyük makinelerin zeminde oluşturacağı tahribatın kabul edilemez olduğu hassas sahalarda önemli bir avantaj sunar.
Delgi kapasitesi
Sığ derinlikli projeler, jeoteknik çalışmalar ve ön arama faaliyetleri için yüksek verimlilik sunan kompakt bir çözümdür.
Hız, güvenlik ve mobilite bir arada
Karotlu sondaj yöntemine uygun olarak tasarlanan ANT 10, çekici arkasında hızla taşınabilir; zorlu arazi koşullarında kamyon, vinç veya rampa yardımıyla sahaya kolayca ulaştırılır. Sığ projelerde kuyu ağzına ilk ulaşan ve işi en hızlı tamamlayan güç olmayı hedefler.
Tasarımındaki en büyük yeniliklerden biri olan bağımsız kontrol paneli, operatörün hidrolik hortum mesafesine sıkışıp kalmasını engeller. Operatör, iş güvenliği kurallarına uygun olarak saha içindeki en net ve en güvenli görüş noktasından makineyi tam hakimiyetle yönetir.
Teknik üstünlüğü ve lojistik kolaylığı ile ANT 10, projelerinizde zaman ve maliyet tasarrufu sağlar. Düşük zemin etkisi, kolay taşınabilirlik ve yüksek sondaj kapasitesini bir araya getiren ANT 10; keşif ve araştırma sondajları için pratik ve çevik bir çözümdür.
Teknik özellikler
Güç ünitesi
| Motor seçenekleri | Deutz 913 FL6 / Cummins / Ford |
| Maksimum güç | 130–150 hp @ 2.100 dev/dk |
| Motor torku | 532 Nm @ 2.100 dev/dk |
| Kontrol ünitesi | Elektronik (ECM) |
| Yakıt tankı | 100 L |
Rotasyon ünitesi
| Hidrolik motor | 55 cc |
| Tij kavrama çapı | 90 mm |
| Çene tipi | Adaptör / kavrama |
| Tasarım | Bu makineye özel geliştirildi |
Mast ve ilerleme
| Çalışma açısı | 0°–90° |
| İlerleme mesafesi | 180 cm |
| Çekme kapasitesi | 150 bar / 4.300 kg |
| İtme kapasitesi | 150 bar / 3.200 kg |
| Mast tipi | Sabit, ayarlanabilir |
| Tij çekme | 1,5 m tij çekme kapasitesi |
Wireline vinci
| Çalışma açısı | 0°–90° |
| Boş çekme kuvveti | 21 kN |
| Yüklü çekme kuvveti | 3,1 kN |
| Boş çekme hızı | 130 m/dk |
| Halat | 6 mm, 150 m kapasite |
| Makara | Emniyetli halat makarası |
Hidrolik
| Ana pompa | Rexroth / Kawasaki / Danfoss, 65 cc, 280 bar |
| 2. dişli pompa | Casappa / Hema, 25 cc, 180 bar |
| 3. dişli pompa | Casappa / Hema, 19 cc, 180 bar |
| Wireline hidromotoru | Brevini / Danfoss, 315 cc |
| Çamur pompası hidromotoru | Danfoss / Eaton, 80 cc |
| Soğutma | Elektrikli (OMT), çift devre |
Nakliye
| Toplam ağırlık | 2 ton |
| Çekme | Karayolunda çekilebilir, çeki demiri |
| Lastikler | Saha kullanımına uygun |
| Yükleme | Vinç, rampa veya kayar platform |
| Çamur pompası | Triplex |
| Kumanda paneli | Taşınabilir, analog ve dijital |

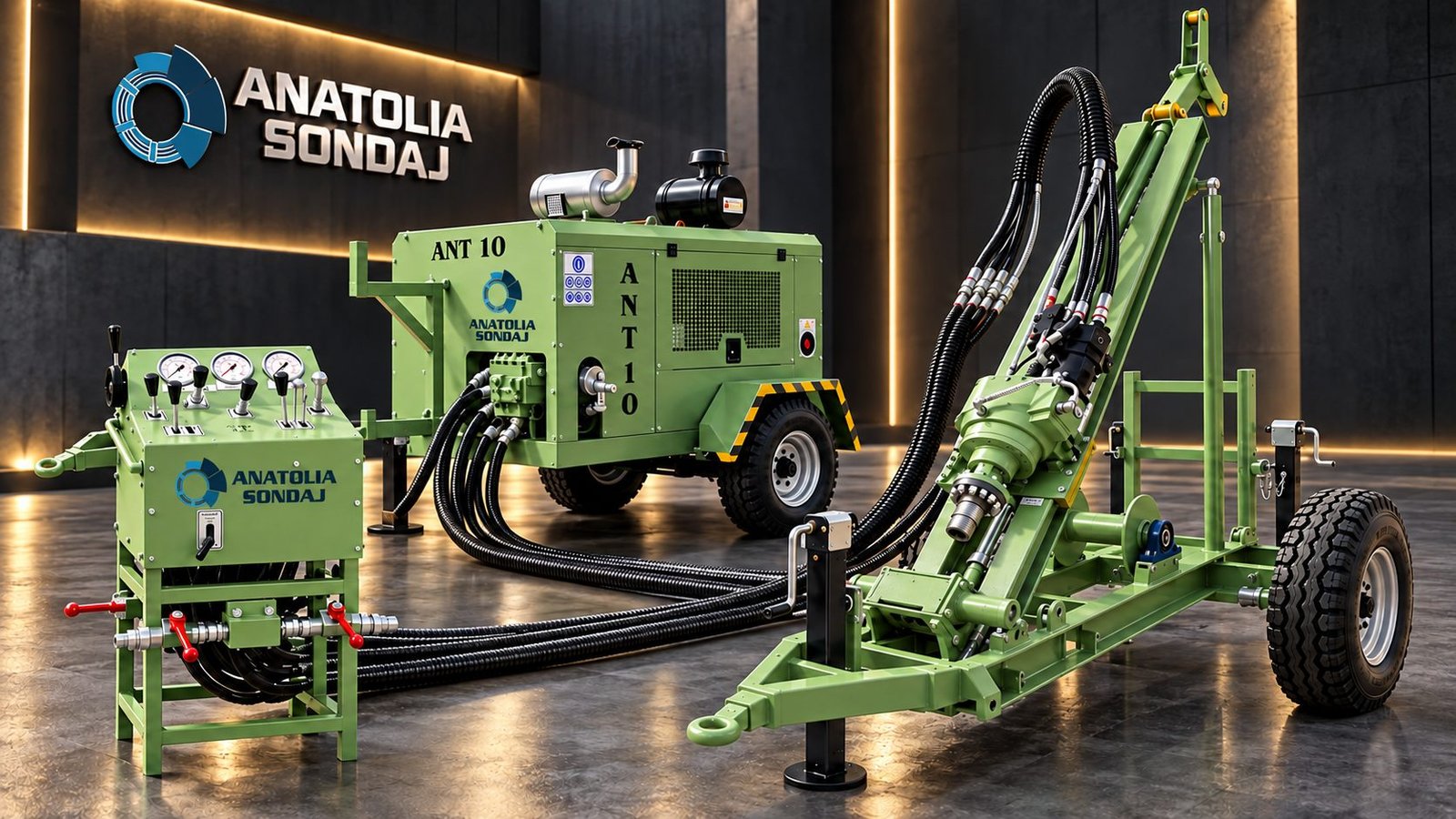

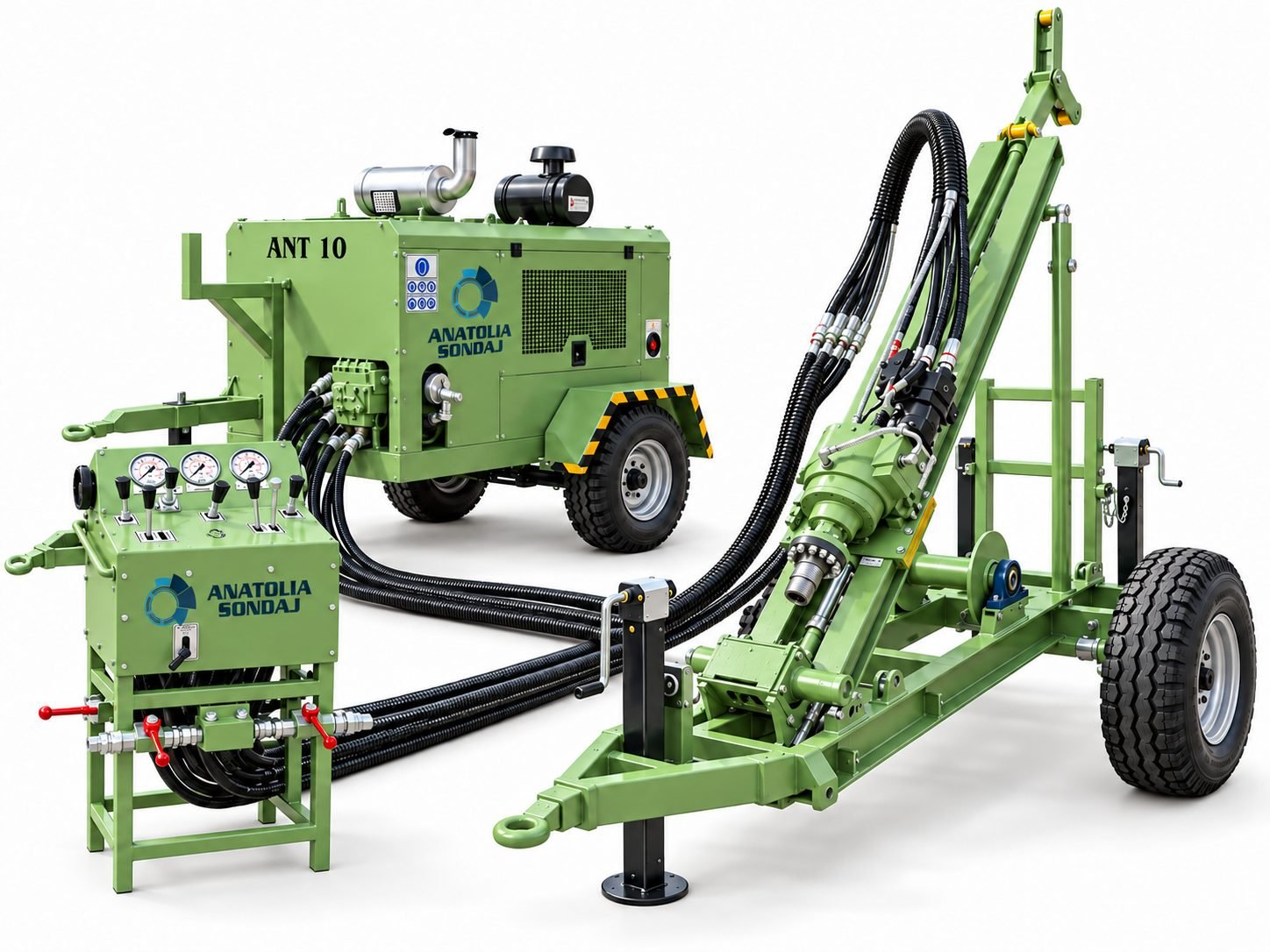

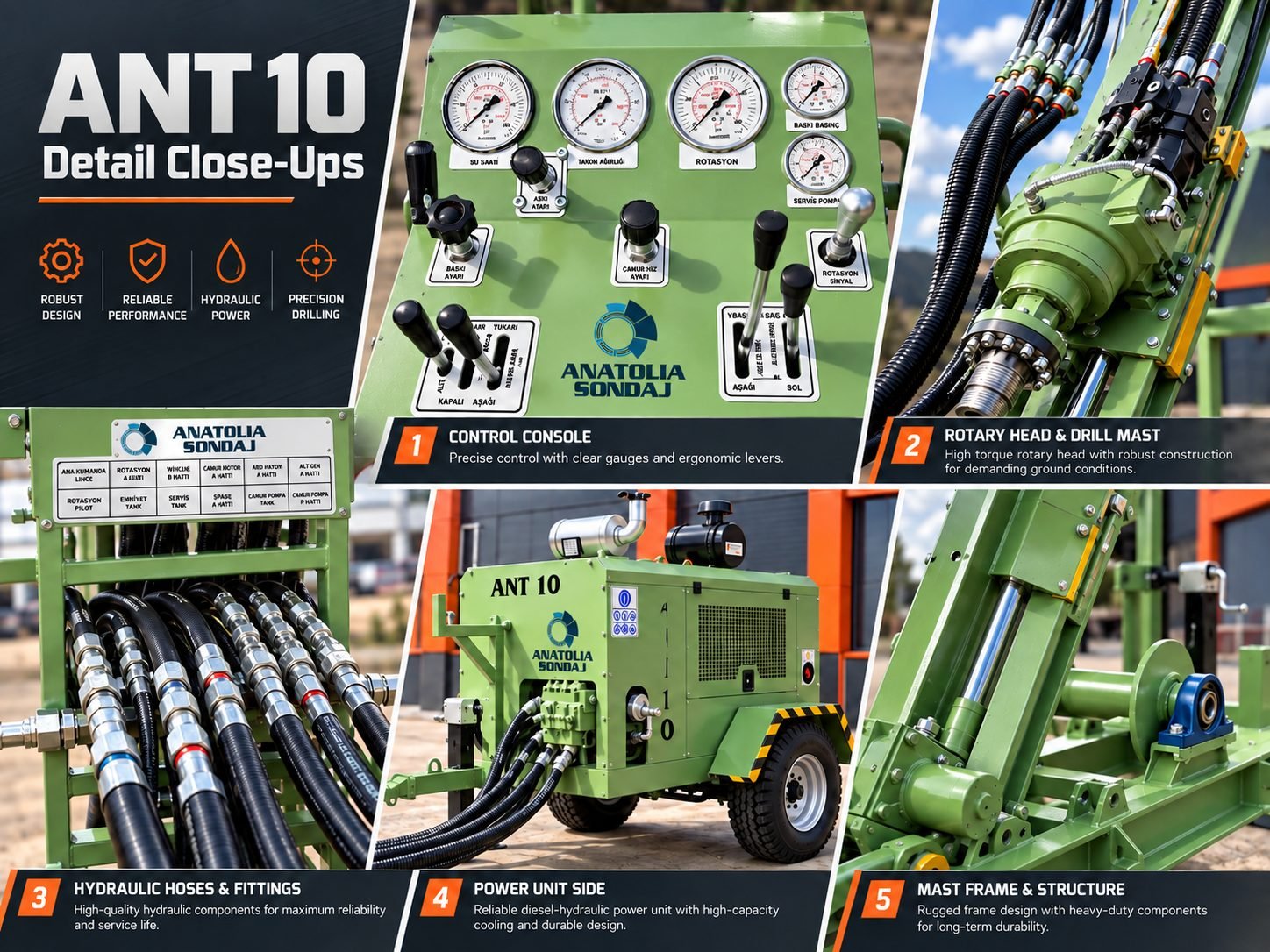

Makineden görüntüler
Hangi makineye ihtiyacınız olduğuna emin değil misiniz?
Hedef derinlik, karot çapı, sondaj yolları ve arazi şartlarını gönderin; hangi makinenin yeterli olacağına beraber karar verelim.
