Yeraltı, eğimli yerüstü kuyuları
ANT 18

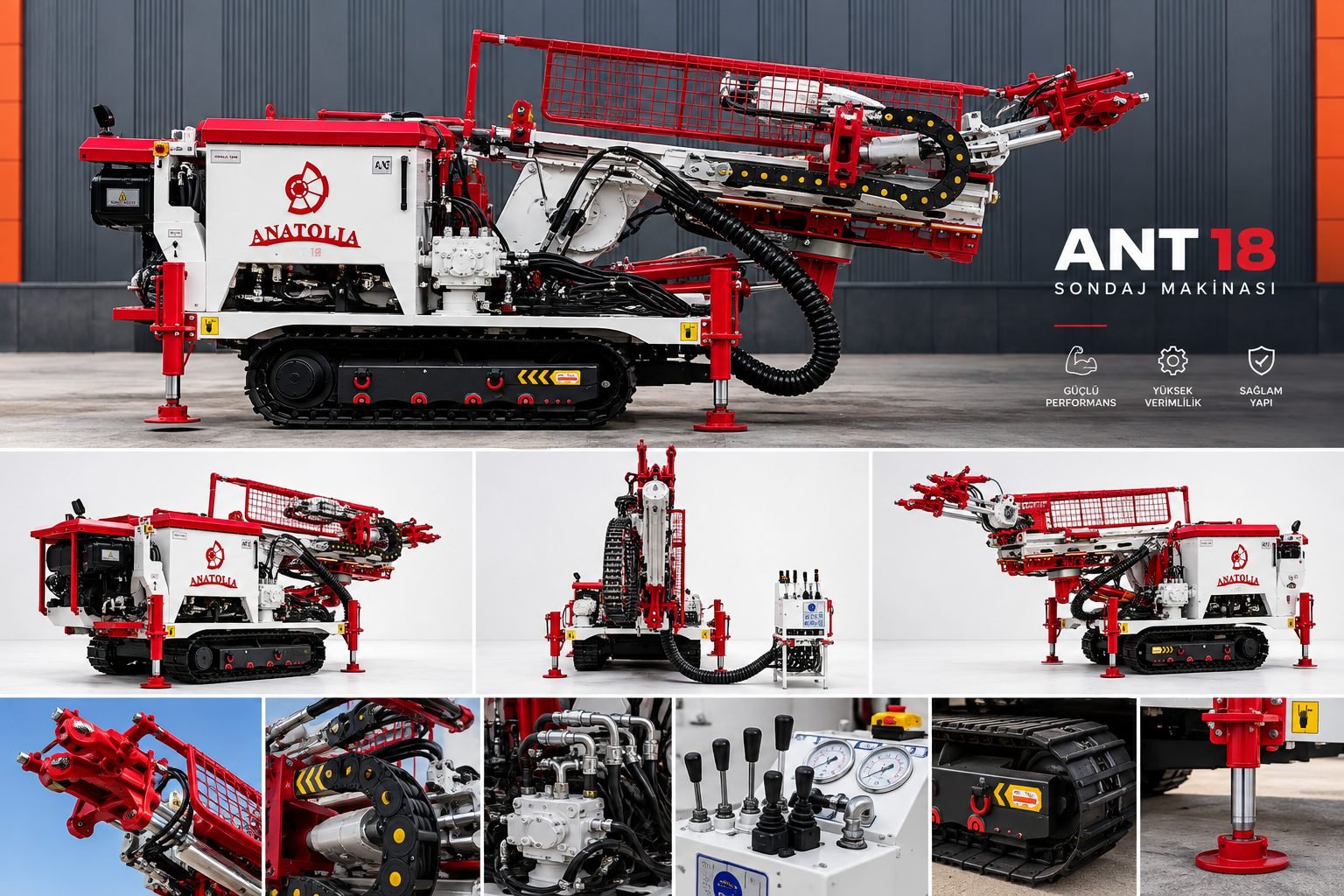

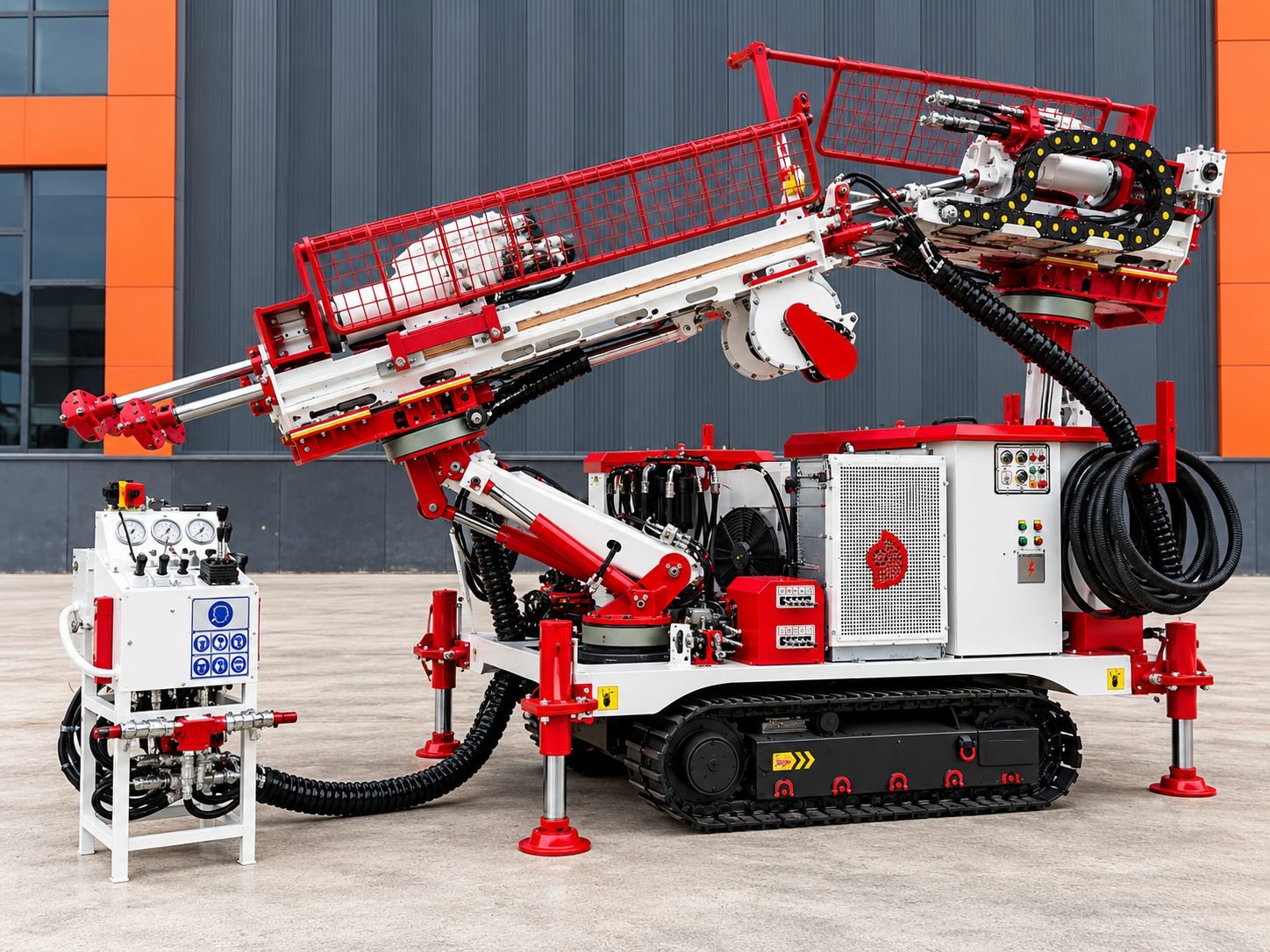

Yeraltı galerileri ve yerüstü yatay delgi çalışmaları için tasarlanmış olup, 360 derece yatay ve dikey delme kabiliyetine ve kapalı alanlarda sessiz ve egzozsuz çalışan 120 kW'lık bir elektrikli güç ünitesine sahiptir.
İhtiyacınıza göre elektrikli veya dizel motor seçenekleriyle yapılandırılabilen bu yenilikçi sistem; hassas kontrol kabiliyetiyle uzun ömürlü, güvenilir ve yüksek verimli bir operasyonel süreç sağlar.
Delgi kapasitesi
Yatay ve dikey yönde 360 derece açılarda delebilmektedir.
Sondaj lokasyonuna göre çözüm
Yeraltı galerilerinde çalışabilme kabiliyetine göre tasarlandı. Sondaj kulesi, yatayda ve düşeyde 360 derece hareket ederek gerekli olan her açıda ve yönde delik delebilir. Elektrik gücüyle delgi yapan ANT 18, lokasyonlar arasında yer değiştirirken dizel hareket ünitesi ile de çalışabildiği için pratik hareket yeteneğine sahiptir.
Hem elektrikli hem de dizel motor konfigürasyonlarına uygun yapısı sayesinde, yerüstündeki eğimli sondaj ihtiyaçlarına da esnek çözümler üretir.
Teknik özellikler
Güç ünitesi
| Konfigürasyon | Elektrikli veya dizel |
| Elektrik motoru gücü | 120 kW |
| Besleme voltajı | 550 V, 50 Hz |
| Yürüyüş dizel motoru | Deutz 912FL4, hava soğutmalı |
| Hidrolik sistem basıncı | 250–280 bar |
Rotasyon ve ilerleme
| Dönüş tipi | Hidrolik / elektrik |
| Rotasyon hidromotoru | Rexroth A6VM160 |
| Maksimum tork | 600–640 Nm |
| Maksimum devir | 1.200 dev/dk |
| Dişli sistemi | Tek hızlı |
| İlerleme mesafesi | 1.800 mm |
| İlerleme hızı | 5–12 m/saat |
Mast ve konumlandırma
| Konumlandırma açısı | 45°–90° |
| Mast eğimi | 180° |
| Yanal eğim | 180° |
| Dönüş açısı | 180° |
| Çekme kuvveti | 9.000 kg |
| İtme kuvveti | 89 kN |
| Sıkıştırma sistemi | Hidrolik |

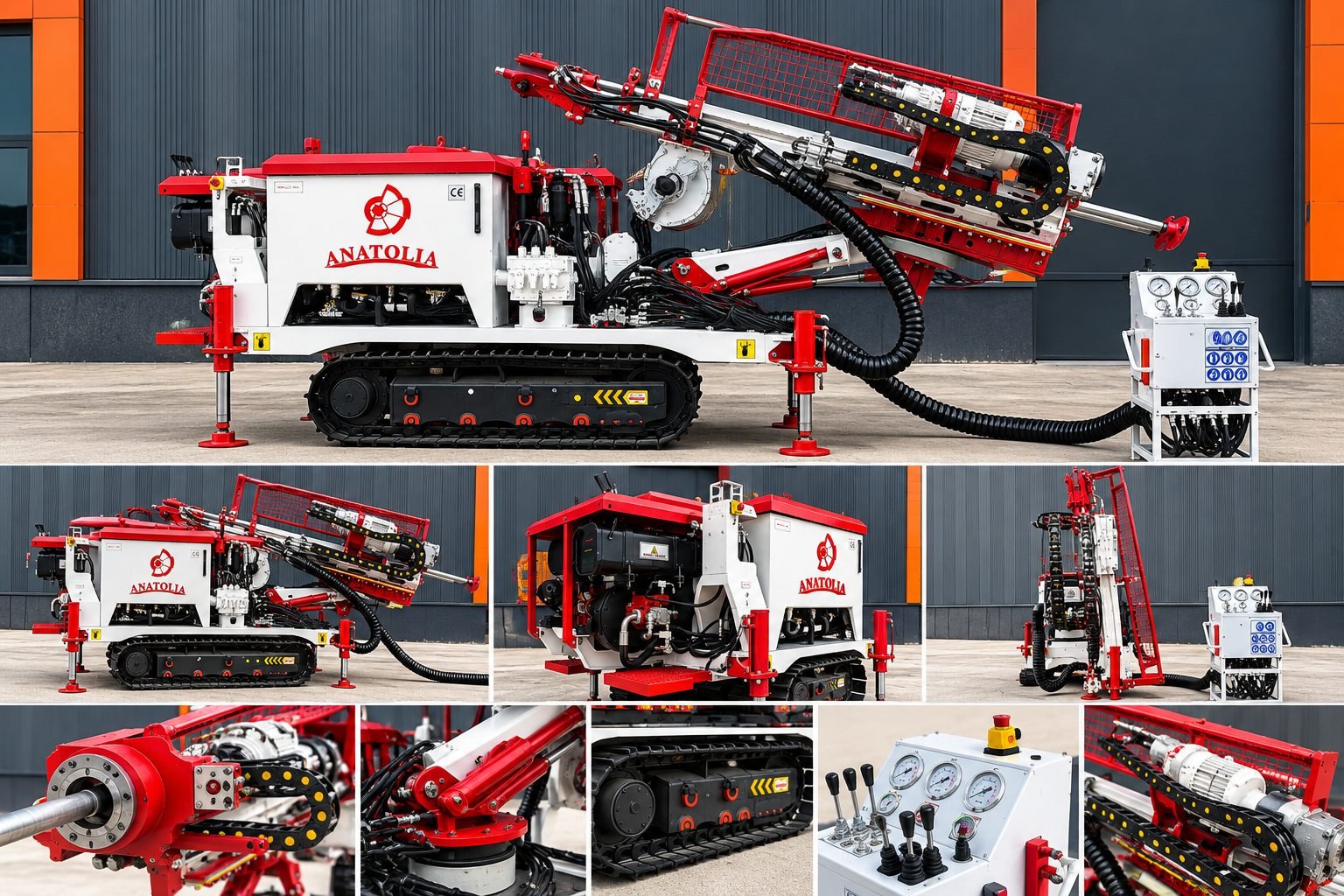

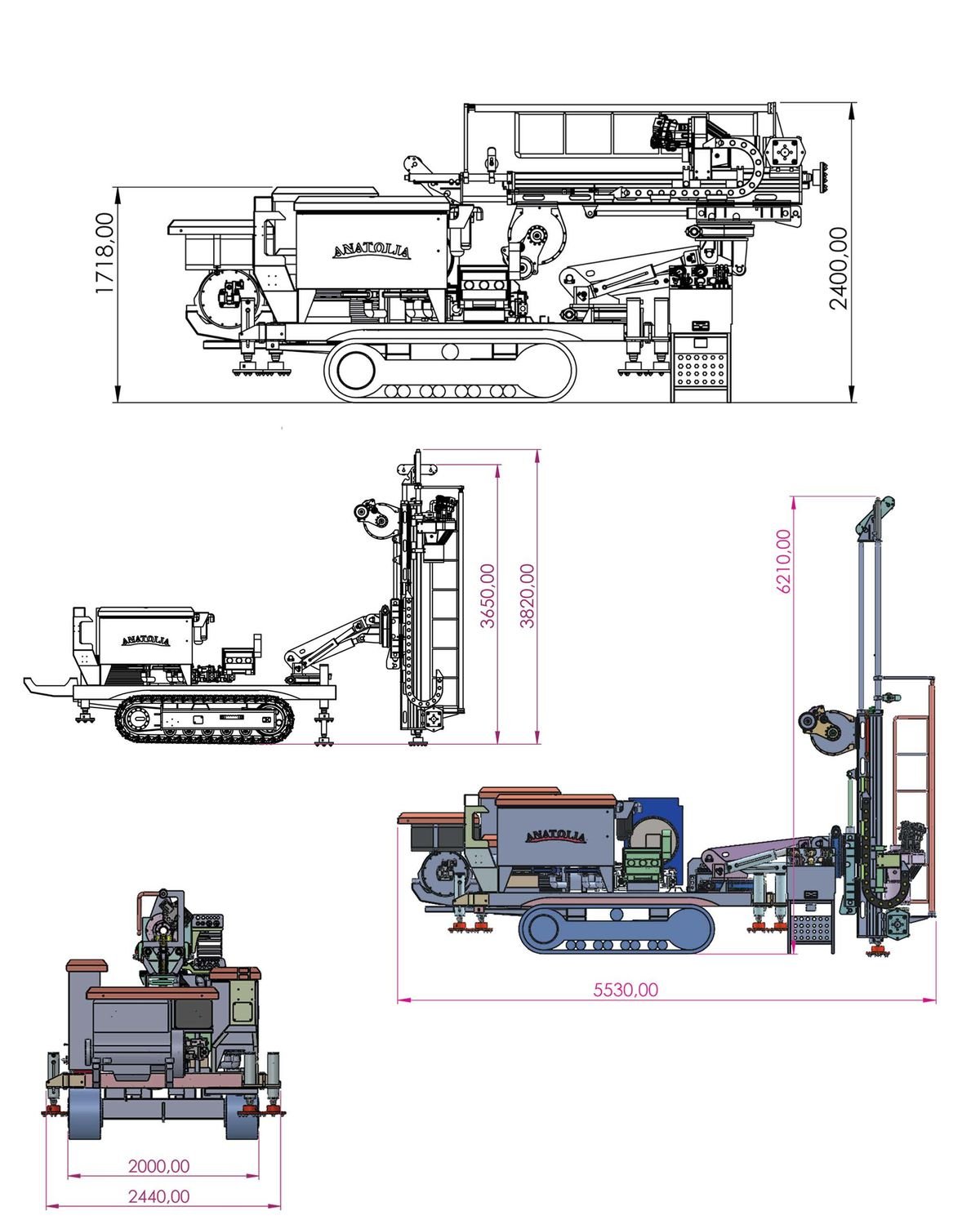

Ölçüler ve yürüyüş
| Ağırlık | 7,5 ton |
| Uzunluk | 5.530 mm |
| Genişlik | 2.440 mm |
| Yükseklik | 2.400 mm |
| Gerekli minimum tünel kesiti | 5 × 5 m |
| Palet | 9 ton yük kapasitesi |
| Yürüyüş hızı | 2,5 km/saat |
Hidrolik
| 1. pompa | Rexroth / Kawasaki, 200 L/dk, 250–280 bar |
| 2. pompa | Rexroth / Kawasaki, 65 L/dk, 230–250 bar |
| 3. dişli pompa | Rexroth / Kawasaki, 40 L/dk, 180–190 bar |
| 4. dişli pompa | Casappa, 27 L/dk, 80–120 bar |
| Yağ tankı | 310 L |
| Soğutma | Hava soğutmalı (AKG) |
Wireline ve sirkülasyon
| Wireline hidromotoru | Danfoss / M+S, 315 cc |
| Çamur pompası | Danfoss, 100 cc hidromotor |
| Hidrolik kontrol ünitesi | Danfoss / Bucher |
| Komponentler | Sun Hydraulics, Parker, Valvoil, Alfa Gomma |
| Filtreleme | Basınç, dönüş ve emiş |
| Uzaktan kumandalı yürüyüş | Opsiyonel |
Sahada
Sessiz operasyon
Elektrikli konfigürasyon dar bir galeride egzozu ortadan kaldırır ve gürültüyü düşürür. Bu, ekip konforu kadar havalandırma maliyeti açısından da önemlidir.
Taşınabilir kumanda paneli
Kontrol paneli, operatörün görüş açısının en uygun olduğu ve güvenli alanda kalarak çalışmasını yürütebileceği yere göre konumlandırılabilir.
Dizelle yürüyüş
Makinanın hareket fonksiyonları dizel ünite ile çalışır. Böylece makine, elektrik bağlantısı ihtiyacı duymadan rahatlıkla hareket ederek gideceği bölgeye ulaşabilir.
